UV减粘胶国产化突破，赋能半导体临时键合工艺

在先进半导体封装工艺中，临时键合技术是实现超薄晶圆处理的关键环节。UV减粘胶作为临时键合的核心材料，其性能直接影响工艺良率和生产效率。长期以来，这一高端材料市场被国外企业垄断，近年来国内企业在UV减粘胶领域取得重要突破，为半导体制造国产化提供了有力支撑。

一、临时键合工艺技术背景

随着移动电子设备向轻薄化发展，对芯片厚度提出了更高要求。先进封装技术如扇出型封装（Fan-out）、2.5D/3D封装需要将晶圆减薄至100微米以下，甚至达到50微米以下。超薄晶圆机械强度极低，在后续工艺中容易翘曲、破裂，因此需要临时键合技术的支持。

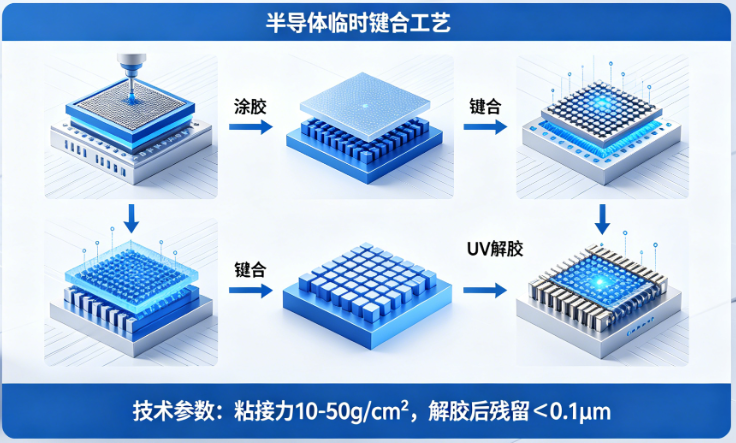

临时键合工艺的基本流程包括：将待减薄晶圆通过临时键合胶固定在支撑载片上，完成减薄和后续工艺后，通过特定方法将晶圆与载片分离。UV减粘胶是临时键合胶的重要类型，其特点是在UV照射后粘性显著下降，便于解键合操作。

临时键合工艺对材料提出了多重挑战。键合阶段要求胶层具有足够的粘接强度和填充性，确保晶圆与载片之间无气泡、无间隙。工艺过程中要求胶层耐受研磨液、清洗液、温度循环等考验，保持稳定的支撑作用。解键合阶段则要求UV照射后粘性快速下降，实现清洁、无残留的分离。

二、UV减粘胶技术机理

UV减粘胶的减粘机理主要有两种类型。一种是光降解型，胶层中的特定组分在UV照射下发生化学键断裂，导致分子量下降、内聚力降低，从而实现减粘。另一种是光致相变型，UV照射引发胶层发生相变（如从橡胶态转变为玻璃态或结晶态），改变其粘弹特性。

典型的UV减粘胶配方包括基础聚合物、光敏组分、增粘树脂、填料等。基础聚合物通常是丙烯酸酯类或橡胶类弹性体，提供基本的粘接和缓冲性能。光敏组分是实现减粘功能的关键，需要与UV光源波长匹配，并具有适当的光反应活性。

解键合工艺通常采用UV-热协同方式。UV照射使胶层初步失粘，降低解键合所需的力；随后的加热使胶层进一步软化，便于机械剥离或激光辅助分离。部分工艺还会使用溶剂辅助，溶解残余胶层，确保晶圆表面清洁。

三、国产化突破与技术进展

UV减粘胶的技术门槛较高，涉及高分子合成、精密涂布、光化学等多个领域。长期以来，美国3M、德国巴斯夫、日本日东电工等企业在该领域占据主导地位。近年来，国内企业和研究机构加大研发投入，在多个技术节点取得突破。

在材料合成方面，国内企业掌握了高分子量丙烯酸酯弹性体的合成技术，可制备分子量分布窄、纯度高的基础聚合物。光敏组分的开发也取得进展，部分国产光敏剂在反应活性和减粘效率方面达到国际水平。

在配方技术方面，国内企业开发了适用于不同工艺的UV减粘胶系列产品。针对晶圆研磨工艺的低硬度、高缓冲型产品；针对TSV（硅通孔）工艺的高耐温、低挥发型产品；针对扇出型封装的大面积、低应力型产品等，形成了较为完整的产品矩阵。

在应用验证方面，国产UV减粘胶已在部分半导体制造企业产线进行试用和验证。在8英寸晶圆减薄、CIS（图像传感器）封装等应用场景，国产材料展现出良好的工艺适应性和可靠性，逐步获得市场认可。

四、应用挑战与发展方向

尽管取得重要进展，国产UV减粘胶在高端应用领域的全面替代仍面临挑战。在12英寸先进封装产线，对材料的洁净度、一致性、稳定性要求极为苛刻，国产材料需要更长时间的验证积累。在极薄晶圆（<50微米）处理等前沿领域，工艺窗口狭窄，对材料性能的要求更加严苛。

未来发展方向包括：提升材料纯度，降低金属离子和颗粒物含量，满足最先进制程的要求；优化减粘特性，实现更宽的光响应窗口和更彻底的减粘效果；开发多功能集成产品，将临时键合与其他功能（如导电、导热）相结合；以及开发环保型解键合工艺，减少溶剂使用，降低环境影响。

五、产业意义与展望

UV减粘胶的国产化突破具有重要的产业意义。从供应链安全角度，减少了对进口材料的依赖，增强了半导体制造产业链的韧性。从成本控制角度，国产材料价格通常低于进口产品，有助于降低封装成本。从技术发展角度，材料国产化推动了上下游协同创新，加速了先进封装技术的本土化进程。

随着国内半导体产业的持续发展和封装技术的不断进步，UV减粘胶市场需求将保持快速增长。国产材料企业需要持续加大研发投入，提升产品性能和质量稳定性，在更高端的应用领域实现突破，为我国半导体产业的自主可控发展提供坚实的材料基础。
