快速固化UV胶提升产线节拍，适配3C自动化装配

3C电子产品制造行业竞争激烈，产品更新换代快，对生产效率和成本控制提出了极高要求。在组装工艺中，胶粘剂的固化速度直接影响产线节拍和产能。快速固化UV胶凭借其秒级固化的特性，成为3C自动化装配线的首选粘接材料，为提升制造效率提供了关键技术支撑。

一、3C制造对固化速度的极致追求

3C电子产品包括智能手机、平板电脑、笔记本电脑、可穿戴设备等，具有产量大、迭代快、精度高的特点。以智能手机为例，全球年出货量超过10亿部，单条产线日产能可达数千至上万台。在如此高的生产强度下，每一秒的工艺时间都会影响整体产能和成本。

传统的胶粘剂固化方式包括室温固化、加热固化等，固化时间从数分钟到数小时不等，难以满足高速产线的要求。热固化还需要配备加热设备，增加了产线复杂性和能耗。UV固化技术的出现彻底改变了这一局面，将固化时间从分钟级缩短到秒级。

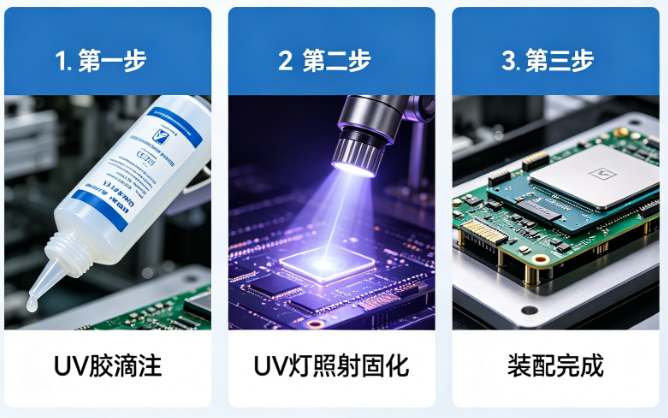

快速固化UV胶通常指在1-5秒内完成表干和初步固化的产品。这一速度水平可与高速自动化设备完美匹配，实现点胶-固化-下一工序的无缝衔接，大幅提升产线节拍。

二、快速固化技术实现路径

实现UV胶的快速固化需要从配方和设备两方面协同优化。在配方层面，光引发剂的选择至关重要。高效光引发剂如TPO、TPO-L、819等，在UV-LED常用波长（365nm、395nm）具有高摩尔消光系数和量子产率，可在较低光强下快速产生自由基。

树脂体系的反应活性也影响固化速度。丙烯酸酯双键的官能度越高，交联反应越快，但过高的官能度会导致脆性增加。快速固化UV胶通常采用多官能度与单/双官能度单体搭配，平衡固化速度和最终性能。

在设备层面，高光强UV光源是实现快速固化的关键。传统汞灯光强通常在100-500mW/cm²，而先进的UV-LED光源可达2000-5000mW/cm²甚至更高。高光强不仅加速固化，还能提高固化深度，适应较厚胶层的应用。

光路设计同样重要。通过聚光镜、光纤导光等方式，将UV光高效传递到固化区域，减少能量损失。对于复杂形状的工件，可能需要多面照射或旋转照射，确保光线覆盖所有胶层。

三、自动化产线集成应用

快速固化UV胶与自动化设备的集成是3C制造的典型应用场景。高速点胶机配合视觉定位系统，可在每秒内完成多个点胶动作，定位精度可达±0.05mm。点胶完成后，工件立即进入UV固化站，在数秒内完成固化，然后进入下一工序。

在智能手机组装中，快速固化UV胶的典型应用包括：摄像头模组粘接，将镜头、滤光片、传感器等元件快速固定；FPC补强，在金手指区域局部涂胶固化；扬声器/麦克风密封，实现快速定位和密封；以及中框与后盖的结构性粘接。

在TWS耳机制造中，由于产品体积小、产量大，对固化速度要求更高。快速固化UV胶用于充电触点固定、扬声器密封、外壳粘接等工序，配合转盘式自动化设备，实现高效率的连续生产。

在智能手表等可穿戴设备制造中，快速固化UV胶用于屏幕与壳体的粘接、传感器固定、防水密封等。这些产品对防水性能要求高，UV胶的快速固化有利于及时进行气密性检测，缩短生产周期。

四、工艺优化与质量控制

快速固化并不意味着牺牲质量。实现快速固化与高性能的平衡需要精细的工艺控制。胶层厚度控制是关键，过厚的胶层内部可能固化不完全，过薄则影响粘接强度。通常建议胶层厚度控制在0.05-0.2mm范围，具体取决于应用要求。

光强和照射时间的优化需要通过实验确定。光强过高可能导致表面过快固化，内部氧气扩散受阻，产生表面粘腻；光强过低则固化速度慢，影响节拍。通过固化监测技术，如实时红外光谱或介电分析，可优化固化参数。

质量控制方面，需要建立快速有效的检测方法。由于固化速度快，传统的离线检测难以跟上产线节拍。在线检测技术，如视觉检测胶层外观、激光测厚、自动拉拔测试等，可实现实时质量监控。

五、技术发展趋势

快速固化UV胶技术仍在持续进步。超快固化是发展方向之一，目标是在亚秒级完成固化，进一步提升产线速度。这需要在光引发剂效率、树脂反应性、光源功率等方面取得突破。

低温快速固化也备受关注。部分3C产品包含热敏感元件，要求固化温度不能过高。新型光引发剂和树脂体系可在室温或低温下实现快速固化，扩大应用范围。

与智能制造的融合是另一趋势。通过传感器和数据分析，实现固化参数的实时监控和自适应调整。AI算法可优化固化工艺，在保证质量的前提下最大化生产效率。

快速固化UV胶作为3C自动化装配的关键材料，将继续向更快、更强、更智能的方向发展，支撑电子制造业的效率革命。
